M12防水连接线

类别:

加工品

兼容IP68。
防水、防尘、防油性能
获得 UL Listing认证及 CE 标志
弯曲特性：左右90度，100万次以上

shaonan@nichigoh.co.jp

询价

产品详情

■ 产品规格

项目 规格
定格电压

DC 250V
定格电流

4A
接触电阻（连接器部分）

40mΩ以下
绝缘抵抗

100MΩ以上
使用温度

固定:-15°C~70°C

可动: 0~70°C
插拔耐久

超过100次
保护等级

IP67/IP68



■ 电缆规格

项目

 规格
标称截面积

0.5mm2（20AWG）
导体配置

110/0.08
额定电压

300V
耐热温度

105°C
绝缘体材质 耐热PVC
护套材质 耐热・耐油PVC
成品外径

6.0mm

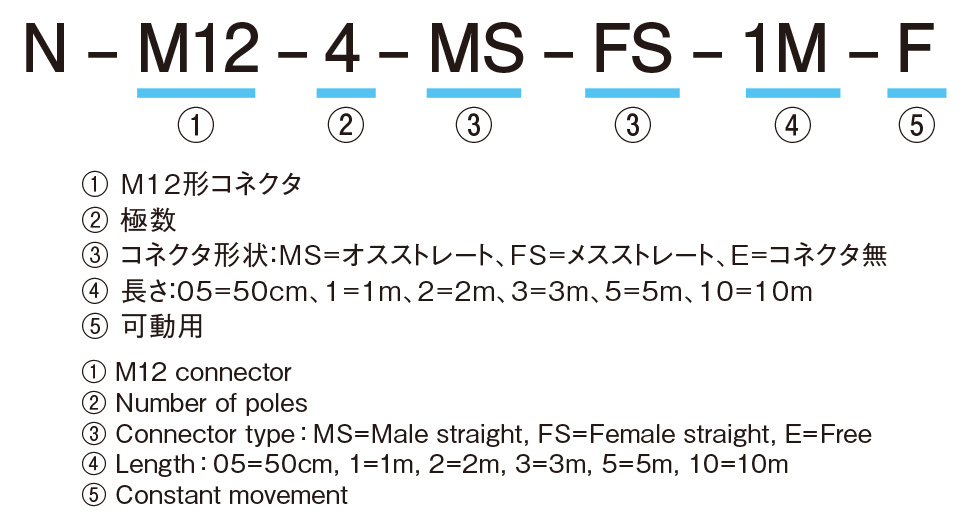

■ 品名构成





■ 商品名

产品 销售单位（本） 长度（米）

连接器形状

N-M12-4-MS-FS-05M-F

1

0.5

 两端（公-母） 直型

N-M12-4-MS-FS-1M-F

1

N-M12-4-MS-FS-2M-F

2

N-M12-4-MS-FS-3M-F

3

N-M12-4-MS-FS-5M-F

5

N-M12-4-MS-FS-10M-F

10

N-M12-4-FS-E-05M-F

1

0.5

 单端（母） 直型

N-M12-4-FS-E-1M-F

1

N-M12-4-FS-E-2M-F

2

N-M12-4-FS-E-3M-F

3

N-M12-4-FS-E-5M-F

5

N-M12-4-FS-E-10M-F

10

N-M12-4-MS-E-05M-F

1

0.5

 单端（公） 直型

N-M12-4-MS-E-1M-F

1

N-M12-4-MS-E-2M-F

2

N-M12-4-MS-E-3M-F

3

N-M12-4-MS-E-5M-F

5

N-M12-4-MS-E-10M-F

10

■ 结构图

MS-FS（两端公母直）

FS-E（一端母直）

MS-E（一端公直）

■ 配线图

PIN编号 芯线颜色

1

 茶

2

白

3

 青

4

 黑
公（接头）接触侧 母（接头）接触侧
