耐热性
■ 耐热等级
|
|
A
|
B
|
C
|
D
|
|
导体温度
|
使用温度
HD, IEC
|
90℃
|
90℃
|
70℃
|
70℃
|
|
测试条件
HD, IEC
|
135℃×336h
|
80℃×168h
|
|
绝缘温度
|
定格温度
UL、CSA
|
105℃
|
80℃
|
80℃
|
60℃
|
|
测试条件
UL、CSA
|
136℃×168h
|
113℃×168h
|
100℃×168h
|
IEC：国际电工委员会
HD：统一文件
UL：保险商实验室
CSA：加拿大标准协会
■ 老化测试 测试结果 (135℃×336h) ex. RO-FLEX 170T(S)
*此数据为实际值，并非保证值。
耐油性
■ 耐油等级
|
|
A
|
B
|
C
|
D
|
|
HD, IEC
|
90℃×168h
|
-
|
90℃×24h
|
-
|
|
UL、CSA
|
-
|
100℃×96h
60℃×168h
|
-
|
-
|
|
JIS
|
-
|
-
|
-
|
70℃×4h
|
试验油：ASTM IRM902

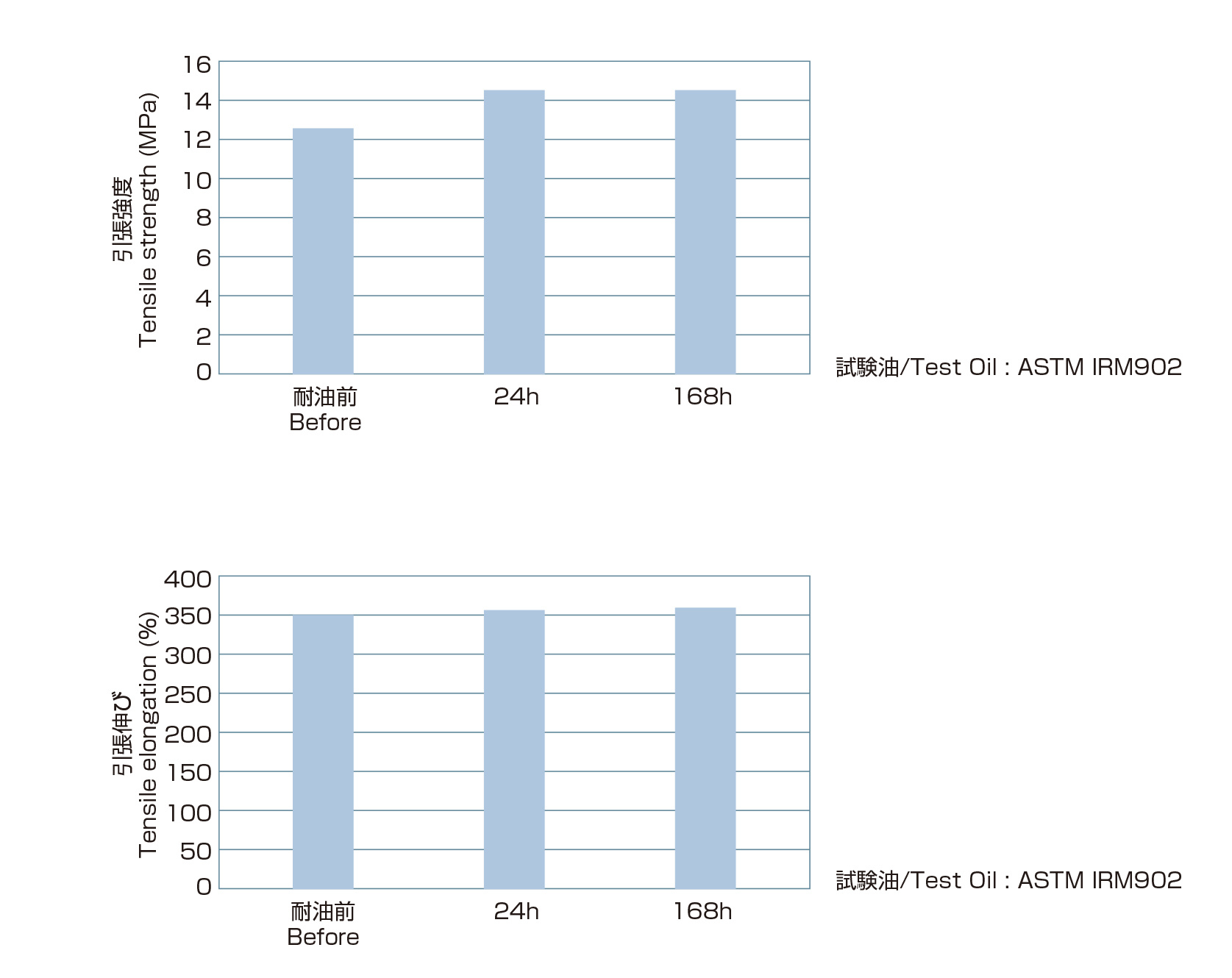

■ 耐油性测试 测试结果 (90℃×24h, 168h) ex. RO-FLEX 340T(S)
抗噪音性
■ 耐噪音等级
|
项目
|
A
|
B
|
C
|
D
|
|
编织屏蔽
|
○
|
○
|
-
|
-
|
|
双绞线
|
○
|
-
|
○
|
-
|
[关于噪音]
产生噪音的因素包括“静电感应”和“电磁感应”。
【关于“静电感应”】
静电屏蔽可防止静电感应。 （有铜屏蔽等）
铜屏蔽价格便宜、易于加工且用途广泛。
但它仅对静电感应有效，对电磁感应无效。

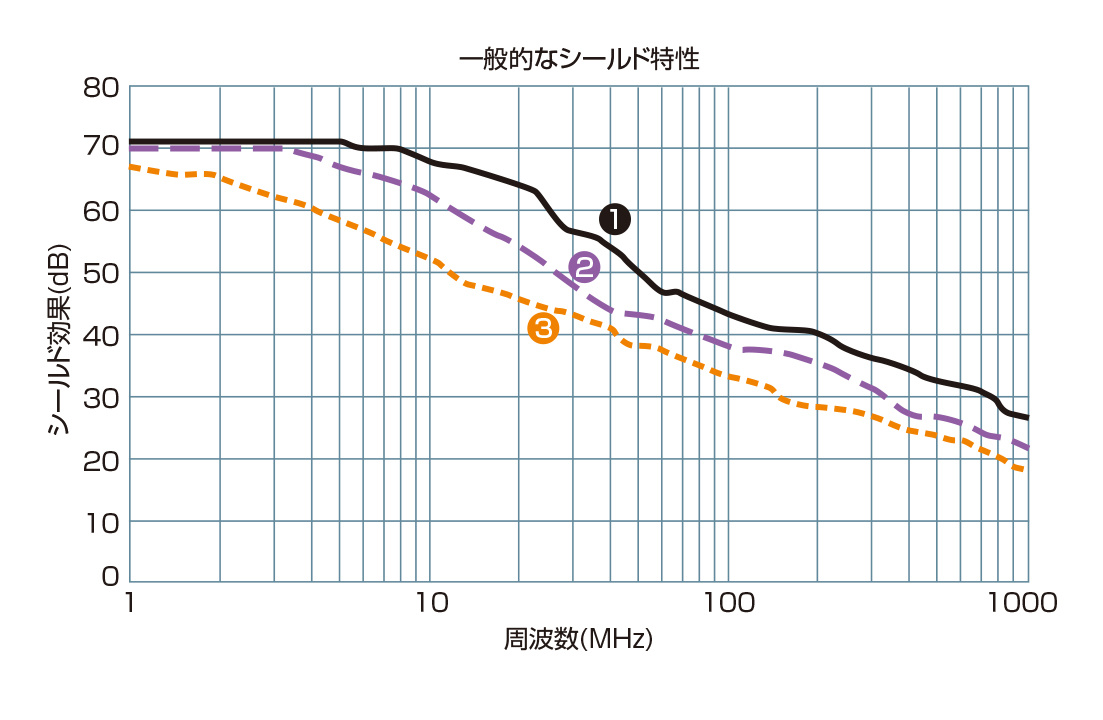

屏蔽类型
① 编织屏蔽：非常适合抑制低频噪声
② 螺旋屏蔽（水平缠绕屏蔽）：具有良好的柔韧性和弯曲性
③ 铝聚酯屏蔽层：重量轻，密度100%
【关于“电磁感应”】
磁屏蔽阻止电磁感应。
通常使用绞合线来防止电磁感应引起的噪声。
因此，即使发生电磁感应，每根电线也会抵消其影响，从而可以减少约 80% 至 90% 的噪音。
[关于EMC措施]
EMC（Electro-Magnetic Compatibility）简称电磁兼容性或电磁环境兼容性，规定了电气设备的电磁噪声敏感性和抗扰度。
EMI（电磁干扰）：有关电子设备本身受到的影响的规定 EMS（电磁干扰规范）：对影响其他设备的噪声的产生设定限制的规定 这些统称为 EMC。
这些规定通常适用于所有电子设备，包括电缆。这是因为即使使用相同的电缆，整体屏蔽效果也会根据电子设备的组合和工作频率等因素而变化。 HD21.13传输阻抗（表面传输阻抗）被指定为电缆屏蔽特性的要求，我们的屏蔽电缆符合“250mΩ/m以下：30MHz”的表面传输阻抗要求，因此对于EMC措施是有效的。根据 EMC 指令 (89/336/EEC)。
难燃性
■ 阻燃等级
|
规格
|
A
|
B
|
C
|
D
|
|
IEC
|
IEC60332-3
A 类
|
IEC60332-3
C类
|
EN50265-2-1 （IEC60332-1）
|
IEC60332-2
(水平燃烧试验)
|
|
UL
|
-
|
VW-1 for CT use
|
VW-1
|
水平燃烧试验
|
|
CSA
|
-
|
FT4
|
FT1
|
FT2
|
|
JIS、JCS、PSE
|
-
|
JIS C 3521
JCS 7397
|
PSE 阻燃测试
|
JIS C 3005
|
注：这是阻燃等级的实际值，包括未经认证的产品。
|
A级
|
测试概要
|
试验机
|
|

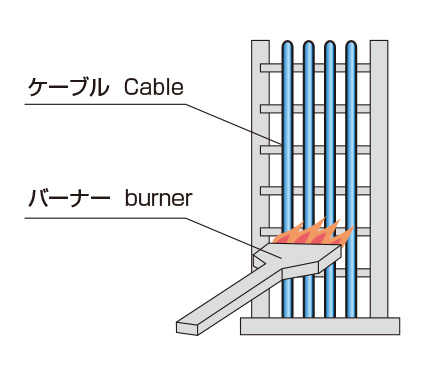

IEC60332-3
A 类
|
适用电缆：室内多层垂直敷设的电线电缆
测试样品：3.5m
非金属样品量：7L/m
燃烧量：70,000BTU/h (75,999kJ/h)
燃烧时间：40分钟
箱内风速：0.386±0.038m/s
判断标准：①电缆碳化长度距离燃烧器底部小于2.5m。
|
|
|
B级
|
测试概要
|
试验机
|
|
VW-1 供 CT 使用
|
测试样品：2.4m x 数量（取决于电缆外径）
燃烧气体：液化石油气
气体调节：93MJ
燃烧量：70,000BTU(20kW)
燃烧器：卧式安装
燃烧时间：20分钟
判断标准：①燃烧部位距离电缆桥架底部小于2.2m
|
|
|

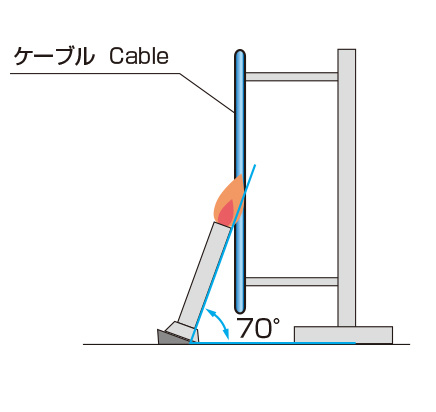

CSA FT4
|
测试样品：2.3m x 数量（取决于电缆外径）
燃烧气体：液化石油气
气量调节：85MJ
燃烧量：70,000BTU(20kW)
燃烧器：20°倾斜
燃烧时间：20分钟
判断标准：①燃烧部分距离燃烧器底端小于1.5m
|
|
IEC 60332-3 C 类
|
适用电缆：室内多层垂直敷设的电线电缆
测试样品：3.5m
非金属样品量：1.5L/m
燃烧量：70,000BTU/h (75,999kJ/h)
燃烧时间：20分钟
箱内风速：0.386±0.038m/s
判定基准：
①电缆炭化长度距燃烧器底部必须小于2.5m。
|
|
JIS C3521
JCS 7397
|
通信电缆阻燃护套可燃性试验方法
测试样品：2.4m
燃烧气体：液化石油气（JIS K2240 Type 2 No.1）
燃烧时间：20分钟
评估：
① 燃烧电缆20分钟后，当电缆燃烧自然停止时，试验结束。
② 从距离托盘底部 600mm 高度的燃烧器开始测量燃烧长度。
|
|
C级
|
测试概要
|
试验机
|
|
VW- 1
|
测试样品：610mm x 1 根
燃烧器： Chiril 燃烧器
火焰使用时间：燃烧15秒，停顿15秒，5次。
判定基准：
① 接触任何火焰超过60秒不会发生有焰燃烧。
② 暴露在火焰中5次或移开火焰后，损坏率不超过25%。
③ 脱脂棉不应被明火、炽热燃烧物或着火坠落物点燃。
|
|
|
FT1
|
测试样品：610mm x 1 根
燃烧器： Chiril 燃烧器
燃烧时间：燃烧15秒，然后暂停15秒5次。
判定基准：
① 接触火焰5次后，不应发生有焰燃烧超过60秒。
② 火焰移开后，牛皮纸标牌的破损率不得超过25%。
|
|
EN 50265-2-1 （IEC60332-1）
|
测试样品：600mm x 1 根
燃烧器：1kW燃气燃烧器，符合IEC60695-2-4/1标准。
火焰使用时间：取决于样品的直径。 （例：直径≤25mm时60秒）
判定基准：
① 燃烧后上部燃烧部距上部固定部应在50mm以上。
② 燃烧后下部燃烧部分距离上部固定部分应在540mm以内。
|
|
|
D级
|
测试概要
|
试验机
|
|
JIS C 3005
|
橡塑绝缘电线试验方法28.阻燃性
测试样品：300mm x 1 件
燃烧气体：约37MJ/m3（900kcal/m3）工厂用甲烷气体评价：
①水平试验：在30秒内将火焰施加到样品的下中心，直至燃烧，然后轻轻移开火焰，检查样品的燃烧程度。

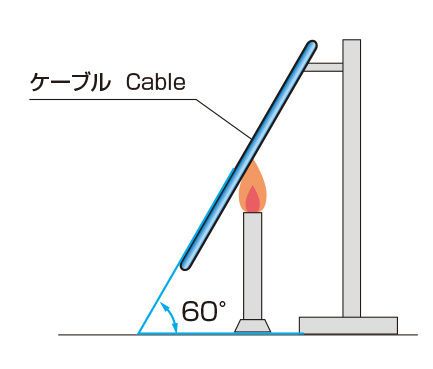

②倾斜试验：在距样品底边约20mm的位置施加火焰，30秒内直至发生燃烧，轻轻移开火焰，检查样品的燃烧程度。
|
|
IEC：国际电工委员会
UL：保险商实验室
JIS : 日本工业规格
CSA：加拿大标准
JCS : 日本电线工业会
PSE：电气用品安全法
耐屈曲性
■ 耐弯曲等级
|
条件
|
A
|
B
|
C
|
D
|
|
C型屈曲
|
≧10,000,000次/周期
|
≧5,000,000次/周期
|
≧3,000,000次/周期
|
＜3,000,000次/周期
|
|
U型屈曲
|
≧10,000,000次/周期
|
≧3,000,000次/周期
|
≧1,000,000次/周期
|
＜1,000,000次/周期
|
|
O型屈曲
|
≧5,000,000次/周期
|
≧3,000,000次/周期
|
≧1,000,000次/周期
|
＜1,000,000次/周期
|
|
S型屈曲
|
≧5,000,000次/周期
|
≧1,000,000次/周期
|
≧50万次/周期
|
＜50万次/周期
|
|
测试
|
测试概要
|
C型弯曲试验结构图
|
|
C型弯曲试验
(扭转测试)
|
试验机两端固定，一端以60次/分钟的速度左右反复扭转60度，检查外层有无异常，导体有无断线。
|
|
|
U型弯曲试验
(电缆托架测试)
|
将电缆放置在普通的拖链中，并以 15 次/分钟的速度、间隔 1200 毫米反复弯曲，以检查护套是否异常或导体是否断线。
|
|
|

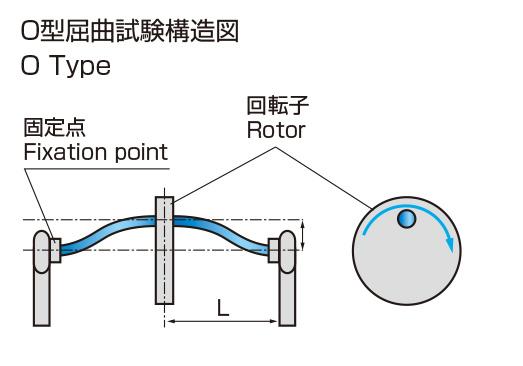

O型弯曲试验
（弯曲试验）
|
试验方式参照JIS C 3005，第4.27-1项的橡胶轮胎结构。
安装在尺寸L=300、r=100的试验设备上，使转子以20次/分钟的速度旋转，检查外层有无异常及导体断线。
|
|
|

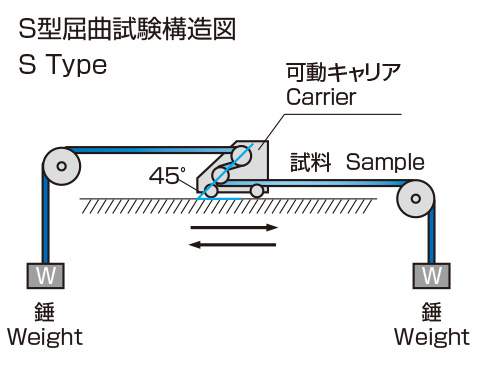

S型弯曲试验
（移动弯曲试验）
|
测试方式参照HD21.2 Flexing Test。
钢索绕试验机两个滑轮呈S形排列，两端放置重物。滑轮以 0.33m/s 的速度左右每隔 1m 运转，检查外部异常和导体断裂情况。
重物和滑轮直径要求根据导体尺寸和芯数而变化。
|
|
|
条件
|
A
|
B
|
C
|
D
|
|
L型屈曲
|
≧2,000,000次/周期
|
≧50万次/周期
|
≧30万次/周期
|
＜30万次/周期
|
|
R型屈曲
|
≧1,000,000次/周期
|
≧30万次/周期
|
≧100,000次/周期
|
＜10万次/周期
|
|
V型屈曲
|
≧30万次/周期
|
≧100,000次/周期
|
≧20,000次/周期
|
＜20,000次/周期
|
*弯曲次数为参考值，并非保证值。
|
测试
|
测试概要
|
试验机
|
|

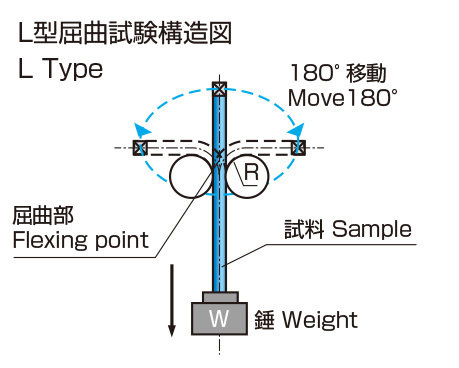

L型弯曲试验
（90℃折叠试验）
|
测试方式参照MIL-C-13777。
一端固定在试验机上，另一端悬挂规定的重物。将装置以60次/分钟的速度反复弯曲，以检查外部缺陷和导体断裂。
R = 6D（D=电缆直径）
W = 150g/mm2 [>1.5mm2（导体截面积）]
W = 500g/mm2 [<1.0mm2（导体截面积）]
|
|
|

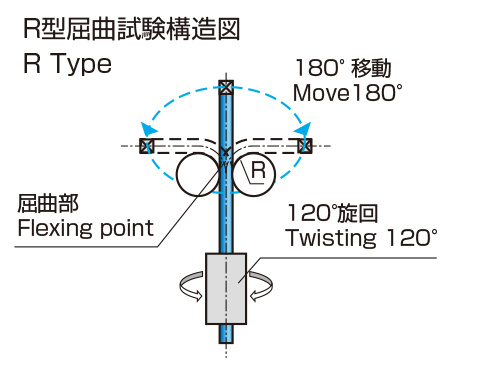

R型弯曲试验
（机器人测试）
|
试验方法为L型弯曲试验和C型弯曲试验相结合。
一端固定在L形弯曲测试仪上，另一端固定在扭转测试仪上，以60次/分钟的速度操作，检查外层异常和导体断线。
R = 6D（D=电缆直径）
|
|
|
V型弯曲试验
(抗震测试)
|
试验方法遵循电气用品安全法的抗震试验。

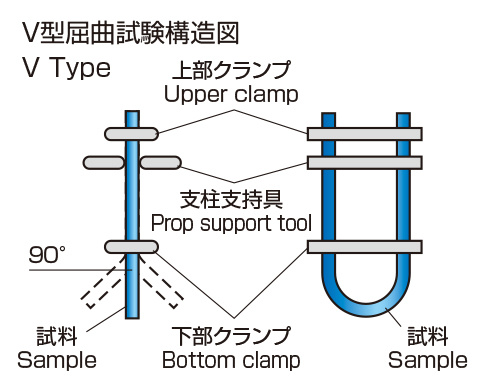

将电缆以 U 形固定到试验机上。 （参考V型弯曲试验结构图）将下固定件绕弯曲支撑件以200次/分钟的速度向左、右弯曲45°，检查外层有无异常，导体断线。
|
|
